计算机网络 - 网络层

概述

因为网络层是整个互联网的核心，因此应当让网络层尽可能简单。网络层向上只提供简单灵活的、无连接的、尽最大努力交互的数据报服务。

使用 IP 协议，可以把异构的物理网络连接起来，使得在网络层看起来好像是一个统一的网络。

与 IP 协议配套使用的还有三个协议：

• 地址解析协议 ARP（Address Resolution Protocol）
• 网际控制报文协议 ICMP（Internet Control Message Protocol）
• 网际组管理协议 IGMP（Internet Group Management Protocol）

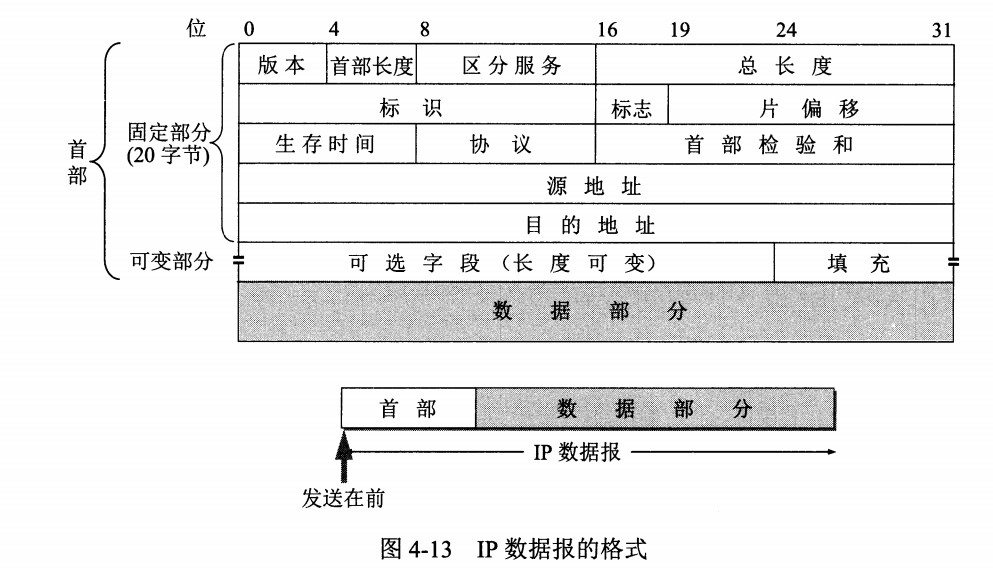

IP 数据报格式

• 版本 : 有 4（IPv4）和 6（IPv6）两个值；
• 首部长度 : 占 4 位，因此最大值为 15。值为 1 表示的是 1 个 32 位字的长度，也就是 4 字节。因为固定部分长度为 20 字节，因此该值最小为 5。如果可选字段的长度不是 4 字节的整数倍，就用尾部的填充- 部分来填充。
• 区分服务 : 用来获得更好的服务，一般情况下不使用。
• 总长度 : 包括首部长度和数据部分长度。
• 生存时间 : TTL，它的存在是为了防止无法交付的数据报在互联网中不断兜圈子。以路由器跳数为单位，当 TTL 为 0 时就丢弃数据报。
• 协议 : 指出携带的数据应该上交给哪个协议进行处理，例如 ICMP、TCP、UDP 等。
• 首部检验和 : 因为数据报每经过一个路由器，都要重新计算检验和，因此检验和不包含数据部分可以减少计算的工作量。
• 标识 : 在数据报长度过长从而发生分片的情况下，相同数据报的不同分片具有相同的标识符。
• 片偏移: 和标识符一起，用于发生分片的情况, 片偏移的单位为 8 字节。

IP 地址编址方式

IP 地址的编址方式经历了三个历史阶段：

1. 分类

   由两部分组成，网络号和主机号，其中不同分类具有不同的网络号长度，并且是固定的。 IP 地址 ::= {< 网络号 >, < 主机号 >}

2. 子网划分

   通过在主机号字段中拿一部分作为子网号，把两级 IP 地址划分为三级 IP 地址。 IP 地址 ::= {< 网络号 >, < 子网号 >, < 主机号 >}

3. 无分类

   无分类编址 CIDR 消除了传统 A 类、B 类和 C 类地址以及划分子网的概念，使用网络前缀和主机号来对 IP 地址进行编码，网络前缀的长度可以根据需要变化。 IP 地址 ::= {< 网络前缀号 >, < 主机号 >} CIDR 的记法上采用在 IP 地址后面加上网络前缀长度的方法，例如 128.14.35.7/20 表示前 20 位为网络前缀。

地址解析协议 ARP

网络层实现主机之间的通信，而链路层实现具体每段链路之间的通信。因此在通信过程中，IP 数据报的源地址和目的地址始终不变，而 MAC 地址随着链路的改变而改变。

ARP 实现由 IP 地址得到 MAC 地址。

网际控制报文协议 ICMP

ICMP 是为了更有效地转发 IP 数据报和提高交付成功的机会。它封装在 IP 数据报中，但是不属于高层协议。

ICMP 报文分为差错报告报文和询问报文。

1. Ping Ping 是 ICMP 的一个重要应用，主要用来测试两台主机之间的连通性。

   Ping 的原理是通过向目的主机发送 ICMP Echo 请求报文，目的主机收到之后会发送 Echo 回答报文。Ping 会根据时间和成功响应的次数估算出数据包往返时间以及丢包率。

2. Traceroute

Traceroute 是 ICMP 的另一个应用，用来跟踪一个分组从源点到终点的路径。

Traceroute 发送的 IP 数据报封装的是无法交付的 UDP 用户数据报，并由目的主机发送终点不可达差错报告报文。

虚拟专用网 VPN

由于 IP 地址的紧缺，一个机构能申请到的 IP 地址数往往远小于本机构所拥有的主机数。并且一个机构并不需要把所有的主机接入到外部的互联网中，机构内的计算机可以使用仅在本机构有效的 IP 地址（专用地址）。

有三个专用地址块：

• 10.0.0.0 ~ 10.255.255.255
• 172.16.0.0 ~ 172.31.255.255
• 192.168.0.0 ~ 192.168.255.255

网络地址转换 NAT

专用网内部的主机使用本地 IP 地址又想和互联网上的主机通信时，可以使用 NAT 来将本地 IP 转换为全球 IP

路由器的结构

路由器从功能上可以划分为：路由选择和分组转发。

分组转发结构由三个部分组成：交换结构、一组输入端口和一组输出端口。

路由器分组转发流程

• 从数据报的首部提取目的主机的 IP 地址 D，得到目的网络地址 N
• 若 N 就是与此路由器直接相连的某个网络地址，则进行直接交付
• 若路由表中有目的地址为 D 的特定主机路由，则把数据报传送给表中所指明的下一跳路由器
• 若路由表中有到达网络 N 的路由，则把数据报传送给路由表中所指明的下一跳路由器
• 若路由表中有一个默认路由，则把数据报传送给路由表中所指明的默认路由器
• 报告转发分组出错

路由选择协议

路由选择协议都是自适应的，能随着网络通信量和拓扑结构的变化而自适应地进行调整。

互联网可以划分为许多较小的自治系统 AS，一个 AS 可以使用一种和别的 AS 不同的路由选择协议。

可以把路由选择协议划分为两大类：

• 自治系统内部的路由选择：RIP 和 OSPF
• 自治系统间的路由选择：BGP

1. 内部网关协议 RIP

   RIP 是一种基于距离向量的路由选择协议。距离是指跳数，直接相连的路由器跳数为 1。跳数最多为 15，超过 15 表示不可达。

   RIP 按固定的时间间隔仅和相邻路由器交换自己的路由表，经过若干次交换之后，所有路由器最终会知道到达本自治系统中任何一个网络的最短距离和下一跳路由器地址。

2. 内部网关协议 OSPF

   开放最短路径优先 OSPF，是为了克服 RIP 的缺点而开发出来的。

   开放表示 OSPF 不受某一家厂商控制，而是公开发表的；最短路径优先表示使用了 Dijkstra 提出的最短路径算法 SPF。

3. 外部网关协议 BGP

   BGP（Border Gateway Protocol，边界网关协议）

   BGP 只能寻找一条比较好的路由，而不是最佳路由。

   每个 AS 都必须配置 BGP 发言人，通过在两个相邻 BGP 发言人之间建立 TCP 连接来交换路由信息。
